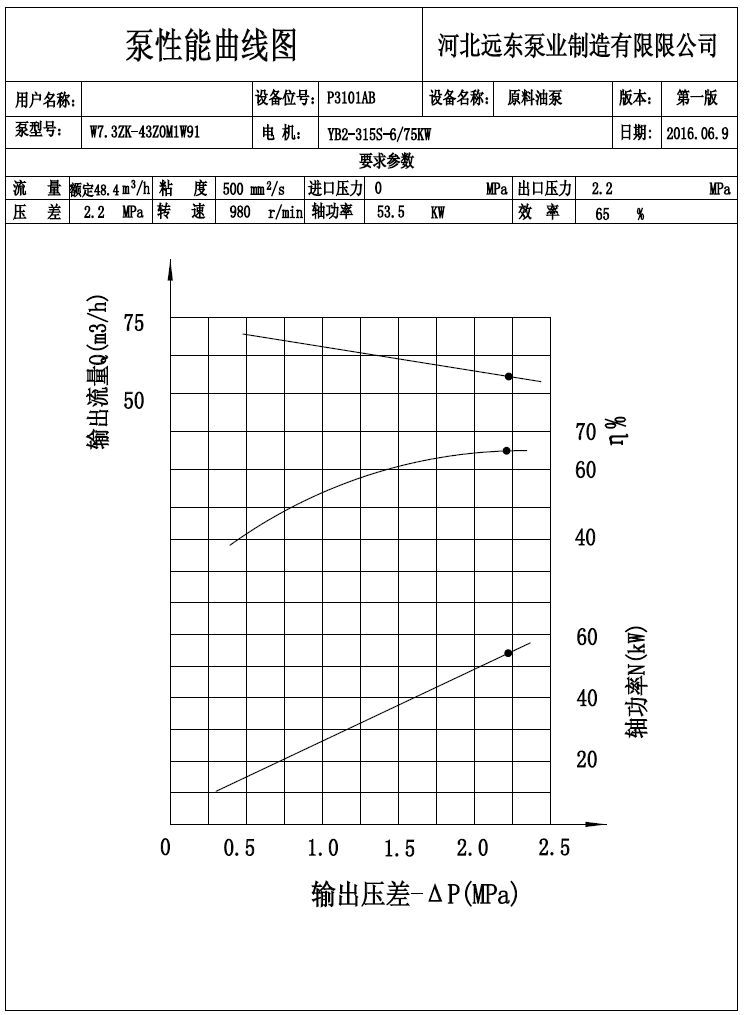

油氣混輸泵W7.3ZK-43Z0M1W91雙螺桿泵性能曲線圖,該雙螺桿泵配防爆電機75kw-6,額定流量48.4m3/h,壓力2.2Mpa,轉速980r/min,軸功率53.5kw.
●性能范圍:
1、最高工作壓力4.0MPa
2、流量范圍 1～1000m3/h
3、溫度范圍-20～120℃
4、介質粘度 1～3000mm2/s，降低轉速可達到106mm2/s 介質粘度對雙螺桿泵性能影響較大，泵的名義排量是指在特定粘度條件下的排量，為保證泵能在較高效率下工作，在試驗不充分時，建議按下列粘度條件選擇轉速：介質粘度cSt轉速r/min
●雙螺桿泵有密封式和不密封式兩種類型，按介質從一端還是 從兩端進入嚙合空間，雙螺桿又被分為雙吸式和單吸式兩種結構。雙螺桿泵是外嚙合的螺桿泵，它利用相互嚙合，互不接觸的兩根螺桿來抽送液體。雙螺桿泵為一種雙吸式非密閉的雙螺桿泵。一端伸出泵外的主動螺桿由原動機驅動。主動螺桿與從動螺桿具有不同旋向的螺紋。螺桿與泵體緊密貼合。
●雙螺桿泵作為一種容積式泵，泵內吸入室應與排出室嚴密地隔開。因此，泵體與螺桿外圓表面及螺桿與螺桿間隙應盡可能小些。同時螺桿與泵體、螺桿與螺桿間又相互形成密封腔，保證密閉，否則就可能有液體從間隙中倒流回去。
