螺桿泵的裝配流程
2018-8-25 15:07:43
①裝配前用煤油或者汽油清洗全部零件，去掉氧化皮和型砂。
②將軸承裝在主動螺桿上，并用圓螺母鎖緊。
③將卸壓套裝在軸承體內(nèi)，再穿入主動螺桿。
④將泵套裝入泵體中。
⑤將軸承體、卸壓套、主動、從動螺桿一起裝入泵套與泵體中。
⑥將主動襯套、從桿襯套、止推墊裝入泵套與主、從螺桿上。
⑦將后蓋裝入泵體上。
⑧從主桿螺桿伸出端依次裝入機械密封、密封壓蓋。
⑨將安全閥組裝在泵體上部。

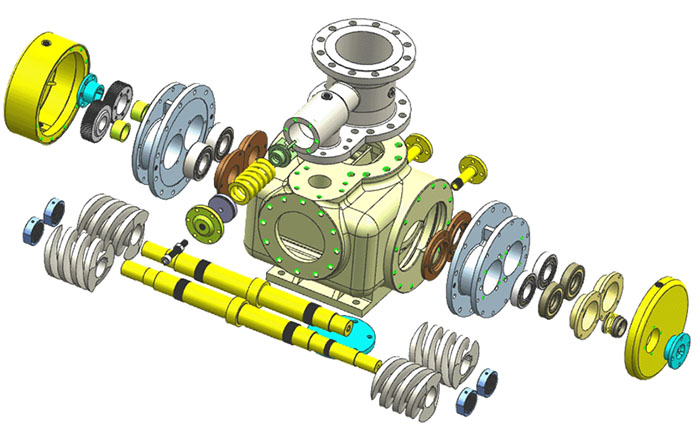

雙螺桿泵爆炸圖:

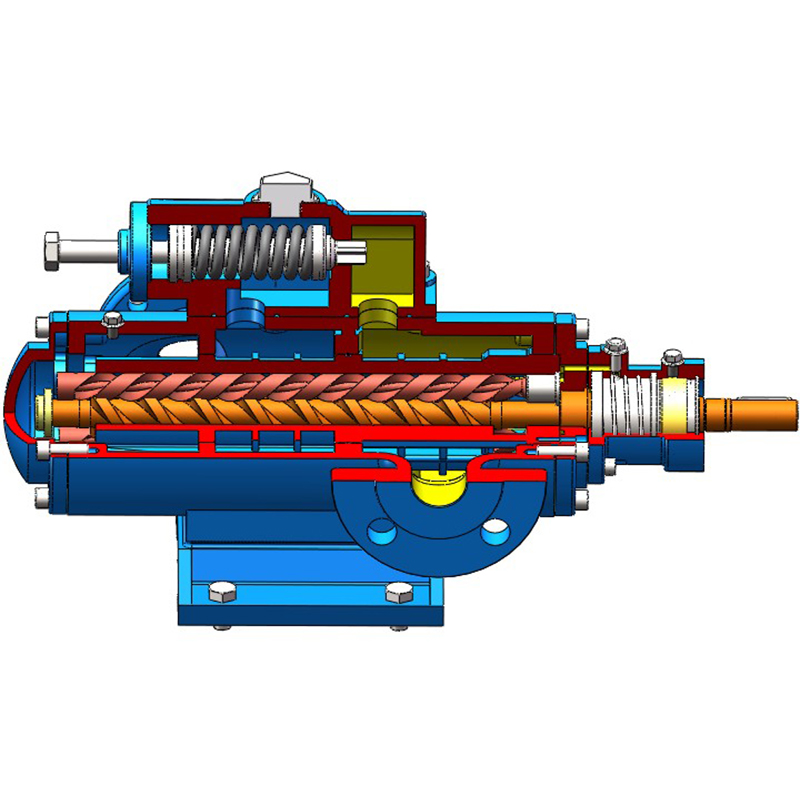

三螺桿泵結(jié)構(gòu)圖:
